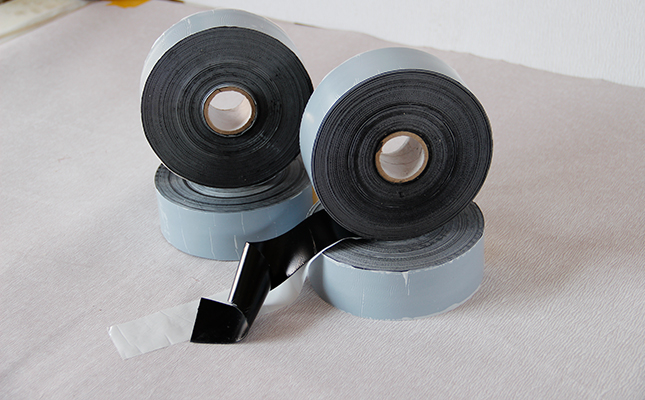

環氧煤瀝青冷纏帶防腐層是由環氧煤瀝青冷纏帶與雙組份無溶劑環氧煤防腐涂料（定型膠）經采取兩膠一帶或三膠兩帶施工方式形成的一種防腐蝕保護涂層，漏點（針孔、裂紋、破損等）的存在直接導致金屬基材暴露在腐蝕環境中，失去保護作用，關系到需防腐蝕保護構件的壽命，需通過針對性方法排查涂層針孔、破損或搭接不嚴等缺陷。幾種常用的檢測方法中電火花檢測是主要有效的方法，用到的設備儀器是電火花檢漏儀。

一、外觀目視檢查

適用場景：檢測明顯的機械損傷、涂層鼓包、剝離或搭接不良等缺陷，初步標記可疑區域。確保防腐層表面清潔、干燥、無灰塵、油污、鹽分、冷凝水等，清除所有松散的雜物。

檢查要點：

1. 觀察防腐層表面是否有氣泡（直徑＞3mm需標記）、褶皺、開裂（長度＞50mm需修復）；

2. 檢查冷纏帶搭接寬度是否符合設計要求，搭接處是否存在翹邊）；

3. 補口、補傷部位（如管道接口、破損修復處）需重點檢查，確認補傷片與原防腐層是否平滑過渡、無空鼓。

二、電火花檢漏法

原理：利用防腐層的絕緣特性，通過高壓電火花檢測儀向管道表面施加直流高壓，當防腐層存在漏點（如針孔、破損）時，電流會擊穿漏點形成火花放電，并伴隨聲光報警，從而定位缺陷位置。

操作規范：

1. 設備選擇

根據冷纏帶防腐層厚度選擇合適電壓（參考標準SY/T 0447）：干膜厚度≤0.5mm選用5~10kV電壓；干膜厚度0.5~1.0mm選用10~15kV電壓；干膜厚度＞1.0mm選用15~25kV電壓（環氧煤瀝青冷纏帶通常為加強級，厚度1.0~2.0mm，推薦15~20kV）。

2. 檢測步驟

確保管道表面干燥（潮濕會影響檢測準確性），去除表面浮塵、雜物；  檢測儀接地夾連接管道（或裸露金屬部位），探頭沿管道軸向勻速移動（速度≤0.5m/s），保持探頭與防腐層距離5~10mm，覆蓋所有區域（包括纏繞搭接處、補口補傷處）；出現火花和報警時，標記漏點位置，記錄缺陷大小和數量。

3. 注意事項

搭接縫處需重點檢測（易因貼合不嚴產生漏點），探頭與表面距離適當減小，垂直于搭接邊緣緩慢移動； 對彎頭、三通等異形部位，需減小移動速度，確保曲面全覆蓋。  檢測儀合適設置電壓，電壓過高可能擊穿完好防腐層，電壓過低則無法檢出漏點。建議先在小面積試樣上測試最佳電壓。電極應勻速、緊密貼合防腐層表面移動，速度不宜過快（通常建議在 0.1-0.3 m/s）。防腐層表面應干燥、清潔。濕氣、灰塵、鹽分等可能影響檢測結果或產生誤報。

 三、黏結力測試

原理：通過檢測冷纏帶與管道基材或相鄰膠帶層的黏結強度，判斷是否因黏結不良導致漏點（如搭接處黏結不足易進水形成隱性漏點）。

測試方法：

1. 按照GB/T 23257《埋地鋼質管道聚乙烯防腐層》要求，采用“剝離試驗”：在防腐層表面切割100mm×25mm的試片，用拉力計以（100±10）mm/min的速度垂直拉起，記錄剝離強度；

2. 合格標準：環氧煤瀝青冷纏帶與基材的剝離強度應≥5N/cm，層間剝離強度應≥3N/cm，若低于標準，可能存在黏結不良區域，需進一步排查漏點。

環氧煤瀝青冷纏帶防腐層漏點檢測以電火花檢漏法為核心，結合外觀檢查和黏結力測試，可全面排查顯性和隱性缺陷。檢測需在管道回填前完成（避免埋地后檢測困難），尤其對搭接縫、異形部位和補口處需重點關注，確保漏點修復率100%，以保障防腐層的完整性和耐蝕壽命。
