3PE防腐熱熔膠

3PE防腐熱熔膠，又名：共聚物底膠，共聚聚烯烴底膠，聚乙烯防腐層膠粘劑。是目前國內(nèi)外選用聚乙烯塑料對埋地輸油、輸氣、給排水鋼質(zhì)管道進(jìn)行外壁三層結(jié)構(gòu)聚乙烯防腐層的中間膠粘劑，也可用來二層結(jié)構(gòu)聚乙烯防腐層做底膠及其他用途中為鋼材聚乙烯涂層結(jié)構(gòu)中增加附著力。

我公司依據(jù)GB/T 23257標(biāo)準(zhǔn)要求生產(chǎn)的共聚聚烯烴底膠，系馬來酸酐接枝聚烯烴共聚物，為2006年國內(nèi)新技術(shù)工藝。共聚物底膠性能優(yōu)異、質(zhì)量穩(wěn)定，與多種塑料樹脂及環(huán)氧粉末匹配，不分層。

共聚聚烯烴底膠自投放市場近二十年來，深得廣大用戶好評，并為多項(xiàng)優(yōu)質(zhì)工程奠定下堅(jiān)實(shí)的基礎(chǔ)。成為鋼質(zhì)管道3PE防腐熱熔膠專業(yè)廠家。

產(chǎn)品性能

項(xiàng)目名稱		單位	標(biāo)準(zhǔn)值	實(shí)測值
密度		g/cm3	0.92～0.95	0.93
熔體指數(shù)（190℃，2.16kg）		g/10min	≥0.7	2.25
維卡軟化點(diǎn)		℃	≥90	109
脆化溫度		℃	≤-50	＜-50
拉伸強(qiáng)度		MPa	≥17	26
斷裂伸長率		%	≥600	780
體積電阻率		Ω·m	≥1.0×10¹³	4.2×10¹³
電氣強(qiáng)度		Mv/m	≥25	32
剝離強(qiáng)度	25℃	N/cm	≥100	≥155
剝離強(qiáng)度	50℃	N/cm	≥70	≥155

供貨信息

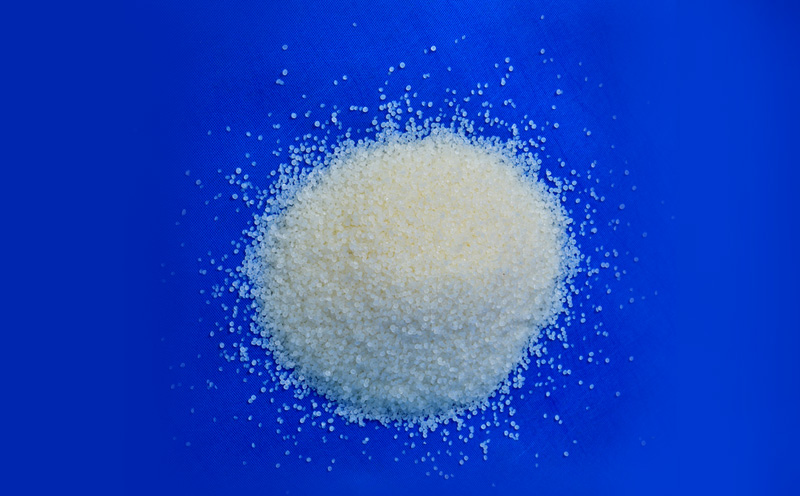

a. 外觀：光亮透明、均勻顆粒狀

b. 包裝：紙塑復(fù)合防潮袋

c. 凈重：25kg/袋，可按用戶需求進(jìn)行

產(chǎn)品特點(diǎn)

a. 高的粘接強(qiáng)度

b. 良好的物理機(jī)械性能和電絕緣、抗蠕變性能

c. 熱塑性與其它塑料相兼容，易加工

d. 使用中不開叉、不斷帶、不粘膜、成型快

使用方法

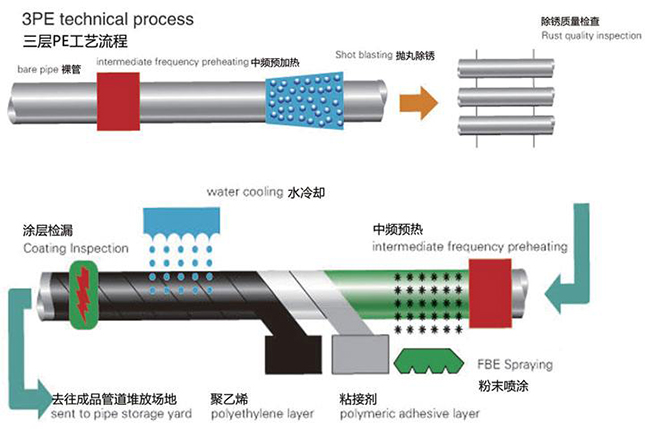

1、產(chǎn)品適用于二層、三層結(jié)構(gòu)聚乙烯防腐的擠出纏繞工藝和擠出包覆工藝。

2、產(chǎn)品擠出加工推薦參數(shù)：

溫度：加料段150℃～170℃；機(jī)頭190℃～200℃；壓縮段170℃～180℃；適配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。

擠出機(jī)螺桿轉(zhuǎn)速：應(yīng)根據(jù)擠出機(jī)的螺桿結(jié)構(gòu)、螺桿長徑比、口模系數(shù)、熔膜延伸長度（口模與鋼管距離）、配套設(shè)備、加工速度等條件設(shè)定和調(diào)整。

3、產(chǎn)品用于二層結(jié)構(gòu)防腐時(shí)，推薦鋼管加熱溫度在200℃～230℃間調(diào)整。

4、產(chǎn)品用于三層結(jié)構(gòu)防腐時(shí)，鋼管加熱溫度應(yīng)根據(jù)配套環(huán)氧粉末的凝膠化時(shí)間確定。推薦鋼管加熱溫度在150℃～200℃間調(diào)整。

運(yùn)輸貯存

1、防潮、防油污、防酸堿。

2、在運(yùn)輸或存儲中要掩蓋，防陽光暴曬。

3、應(yīng)在陰凉，溫度5～30℃，相對濕度＜75%的庫房中存放，并遠(yuǎn)離熱源與明火。

4、保質(zhì)期限12個(gè)月。
